СИСТЕМА  КОНТРОЛЯ  ЗА  ТРАНСПОРТНЫМИ

СРЕДСТВАМИ   С  ИСПОЛЬЗОВАНИЕМ    ВОЗМОЖНОСТЕЙ  МОБИЛЬНОЙ   СВЯЗИ

(АИС "ПЕРЕДВИЖНОЙ ОБЪЕКТ-2")



Н.И. Христич,  Ю.Н. Прокопенко, М.В. Устименко,

О.В. Яременко, О.Н. Рева



     Госавтоинспекция - одна из ведущих служб в системе МВД Ук­раины, которая противодействует преступности, связанной с ис­пользованием транспортных средств. Как свидетельствуют данные статистики [1] за  последние 7 лет (1994 - 2000 гг.), количество пре­ступлений, связанных с использованием транспортных средств (см. табл. 1), составляет около 6 тыс. един., а количество хищений (уго­нов) автомототранспорта (см. табл. 2-3) достигло за этот период более чем 20 тыс. за год.

     На учете в автоматизированной информационной системе (АИС) "Интегрированный национальный банк данных о транспортных средствах" значатся в розыске более 1 мил. 300 тыс. автомобилей, похищенных на Украине, странах СНГ и западной Европы, а также   состоят  на учете более 9 млн. автомобилей, зарегистрированных на Украине.

Таблица 1

Количество зарегистрированных преступлений

с использованием  транспортных средств

Годы

1994

1995

1996

1997

1998

1999

8 мес

1999

8 мес

2000

550

532

1846

989

812

656

412

384

_________________________________________________

Христич Николай Иосифович - канд. техн. наук, старший научный сотрудник, начальник отдела НИЦ БДД МВД Украины, полковник мили­ции

Прокопенко Юрий Николаевич - канд. техн. наук, старший научный сотруд­ник, ученый секретарь НИЦ БДД МВД Украины, подполковник ми­ли­ции

Устименко Максим Владимирович - научный сотрудник НИЦ БДД МВД Ук­раины, старший лейтенант милиции

Яременко Олесь Васильевич - генеральный директор ООО "ВИ-КОМ Инкор­порейтед"

Рева Олег Николаевич  - начальник отдела сетевых технологий ООО "ВИ-КОМ Инкорпорейтед"

Таблица 2

Количество зарегистрированного похищенного (угнанного)

автомототранспорта

Годы

Похищено АМТ

Угнано

АМТ

1994

22065

-

1995

22082

-

1996

30934

6185

1997

26265

10252

1998

23978

9520

1999

20402

7186

8 мес

2000

10820

3668



Таблица 3

Количество зарегистрированного похищенного (угнанного)

автомототранспорта / (из них автомобилей)

Годы

Похищено

АМТ/(из них автомо­билей)

Угнано

АМТ/(из них автомоби­лей)

1994

22065

-

1995

22082

-

1996

22696 / 8238

6185

1997

19630 / 6635

5729 / 4523

1998

18393 / 5585

5304 / 4216

1999

16577 / 3825

3985 / 3201

8 мес

2000

8985 (-15,6% по сравн. с 8 мес.  1999 г.) /    1835 (-23,8% по сравн. с 8 мес.  1999 г.)

1995 (-26,1% по сравн. с 8 мес.  1999 г.) по сравн. с 8 мес.  1999 г.) /       1673 (-22,5% по сравн. с 8 мес.  1999 г.)



     В такой сложной оперативной обстановке, благодаря функцио­нированию  с 1994 года в Госавтоинспекции МВД Украины АИС  "Интегрированный национальный банк данных о транспортных средствах", разработанной  сотрудниками Научно-исследователь­ского центра безопасности дорожного МВД Украины и предназна­ченной для накопления данных о зарегистрированных на террито­рии Украины транспортных средствах,  их владельцах, автомоби­лях, похищенных в Украине, СНД и других странах мира, похищен­ных или утерянных регистрационных документах, удостоверений водителей, номерных знаках и др. наметилась с 1997 г. стойкая тен­денция (см. табл. 1-3) к снижению количества похищенных и уг­нанных транспортных средств.

     Одной из подсистем АИС  "Интегрированный национальный банк данных о транспортных средствах", предназначенной для контроля за транспортными средствами с использованием совре­менных возможностей мобильной связи есть АИС "Передвиж­ной объект-2".

Данная система работает с мобильными телефонами (см. рис. 1) стандарта GSM, оператором мобильной связи "КyivStar" и предна­значена для работников правоохранительных органов, имеющих дело с оперативной информацией.

Система позволяет обработать приходящий с мобильного теле­фона (далее телефона) запрос на получение информации с цен­трального сервера ГАИ МВД Украины, обработать его, произве­сти идентификацию номера телефона и соответствующего пароля на санкционированный доступ  к информации, выполнить поиск в базе данных и отправить ответ запрашиваемому  телефону.

Передача сообщений (запроса/ответа) осуществляется с помо­щью SMS (Short Message Service) коротких сообщений, передавае­мых (принимаемых)  с помощью "GSM - модема" (см. рис. 2). Максималь­ная длина одного со­общения – 160 символов. Стоимость отправки и приёма сообщения  на телефон в компании "КyivStar"  бесплат­ная. В других компаниях она составляет около 6 центов.

Все тексты запросов, их инициаторы, время обработки  запро­сов, пароли доступа, номера телефонов, с которых осуществлялся запрос, фиксируются и постоянно сохраняются в специальной базе данных центрального сервера ГАИ МВД Украины.

Система позволяет работать с базой данных непосредственно и с переносного компьютера (ноутбука), соединённого с "GSM - мо­демом" либо с телефоном непосредственно (через инфракрасный порт, рис. 3 - 4).

Разработанная АИС "Передвиж­ной объект-2" является гиб­кой и легко расширяемой за счёт измене­ния алгоритма обработки запроса и найденной информации.







Принцип  работы   АИС "Передвиж­ной объект-2"

Один приёмо-передающий "GSM - модем" (см. рис. 2), или два отдельно стоящих на приём и передачу "GSM - модемы"  под­ключены к центральному серверу  баз данных ГАИ МВД Украины.

На сервере установлено соответствующее программное обеспе­чение, обрабатывающее запросы с телефонов, производящее поиск необходимой информации в базе данных, формирующее ответ и посылающее его на тот телефон, с которого был произведен запрос. Алгоритм функционирования сервисного программного обеспечения приведен на рис. 5.

Серверное программное обеспечение  (ПО) работает в автоном­ном режиме и не требует вмешательства в процессе работы.

ПО ли­цензировано на определённое количество мобильных телефонов.

Телефон представляет собой аппарат типа Ericsson A1018s (см. рис. 1) стандарта GSM 900 МГц с поддержкой кириллицы. Так на­зываемая "SIM - карта" однозначно иденти­фицирует пользова­теля телефона в сети. Все входящие и исходя­щие звонки могут быть за­блокированы администратором баз данных центрального сервера ГАИ МВД Украины.

Среднее время непрерывной работы телефона в ре­жиме отправки/приёма сообщений составляет 3-5 суток. Зарядка аккумулятора осуществляется от  зарядного устрой­ства  и может выполняться и без отключения аккумулятора от телефона. Среднее время заряда полностью разряженного аккумулятора составляет                   1,5 – 2 часа.

В зонах неуверенного приёма телефон может комплектоваться специальной либо автомобильной внешней антенной для улучшения качества приёма. Данный вариант наиболее подходит телефонам для патрульных  автомобилей ГАИ (см. рис. 6-7) и мотоциклетным патрулям ГАИ (см. рис. 8).

В каждом мобильном телефоне записывается номер "SMS  -цен­тра" в международном формате. "SMS - центр" – промежуточ­ное звено между сообщением, отправленным с мобильного теле­фона и "GSM - модемом", установленным на сервере. Он осуществ­ляет передачу сообщений абонентам и других сетей - так называе­мый роуминг.

Для удобства осуществления набора запроса можно воспользо­ваться специальной, подключаемой в разъём телефона, клавиатурой (см. рис. 2). Клавиатура предназначена для использования только совместно с телефоном фирмы Ericsson.

Запрос на получение информации об автомобиле происходит следующим образом:

- на клавиатуре телефона либо специальной, подключаемой к телефону, клавиатуре вводится пароль доступа пользователя к системе и поля запроса. Это могут быть, например, государ­ст­венный номер автомобиля, либо другие номера агрегатов, номер свидетельства о регистрации транспортного средства (ТС) и т.п.;

- после ввода пароля доступа к системе и по­лей запроса, произ­водится отправка "SMS - сообщения" на "GSM - модем" (фактиче­ски на другой телефонный номер в международ­ном фор­мате);

- "GSM - модем" принимает запрос от телефона;

- ПО определяет номер телефона, с которого был отправлен запрос и пароль доступа к системе,  обрабаты­вает запрос (если номер телефона и пароль доступа к системе санкционированы) и отправляет ответ на телефон, с которого поступил запрос.

 Вы­ходная информация обрабатывается по определённому ал­горитму, осуществляется транслитерация (см. табл. 5) – преобразование сим­волов одного вида в другой. Это сделано это для удобства чтения сооб­щений на мо­бильных телефонах. Вся входящая информация о за­просе дублиру­ется в отдельную базу данных регистрации запро­сов. Ведётся стати­стика по запросам, а так же архивная база данных за­просов.



Оборудование, необходимое для функционирования сис­темы мобильной связи для связи с  центральным сервером:

1. На центральном сервере УГАИ МВД Украины устанавлива­ется  "GSM - модем" типа Falcom A2D двухдиапазон­ный 900/1800 МГц (см. рис. 3);

2. Антена стационарная либо автомобильная;

3. Блок бесперебойного пита­ния, к которого подключен    "GSM - модем";

4. На патрульных автомобилях (мотоциклах) ГАИ: двухдиапазонный телефон типа Ericsson A1018s (см. рис. 1) или переносной компьютер (типа но­утбук, рис. 3-4) с подсоединенным            "GSM - модем";

5. Расширенная клавиатура к телефонному аппарату (см. рис. 1).

Разработанное серверное ПО системы функционирует с учетом определенных критериев поиска информации в базе данных (см. табл. 4).



Таблица 4

Критерии   поиска



Наименование реквизи­тов в базе данных

Обозначение в базе данных

Клавиши на телефоне

*

Номерной знак

Nom

N

*

Двигатель

Dvig

D

*

Кузов

Kuzov

K

*

Шасси

Rama

R

*

Свидетельство о      реги­страции транспортного средства

Texp

T



Тип транспортного     средства

tamp

A



Проверка на угон

ugon

U



Примечание: 1) * - обязательные критерии поиска информа­ции;

                         2) А=1 - легковой автомобиль;  А=2 - автобус (микроавтобус);

                              А=3 - грузовой автомобиль.



Назначения клавиш на клавиатуре телефона выбираются в со­ответствии с минимальным числом нажатий до получения требуе­мой буквы и в тоже время наглядностью и лёгким запоминанием для пользователя.

Для разделения полей запроса, набираемых с телефона, приме­няется символ "+" (оди­ночное нажатие на клавишу "0" на клавиа­туре телефона) или  знак «пробел» (одиночное нажатие клавиши "1").

Примеры запросов приведены в выражении (1):



                                 N33555KI A2;                                             (1)

                                 D777777 A3;

                                 KWWWZZZ31ZPE214844 A1;

                                 ТKIC324055.



Один из форматов предоставления запроса представлен в вы­ражении (2):

                                         N11215KI .                                  (2)

      Это  наиболее часто применяемый запрос при проверке автомо­биля в движении с патрульного автомобиля ГАИ.

В результате обработки запроса АИС "Передвиж­ной объект-2"

на телефон (экран переносного компьютера) будет передан ответ о найденном автомобиле, представленный в выражении (3):



От: "GSM - модема"

         М= ВАЗ21099                    (марка)

          С= 4ЕРВОHUJ                 (цвет)

       P/B= 1996                             (год выпуска)

           T=KIC412185                  (№ свид. о рег. ТС)

           H=11215KI                      (госуд. номер)

            D=2108320096                (№ двигателя)

            K=XTA210990V1           (№ кузова)

                   986853

        D/O=13.06.00                      (дата операции)

            B=DPUH IB                    (Ф.и.о. водителя)

        M/P= M.KUIB-ЗALI          (место регистр.)

                   ЗHU4HUJ



          Ответить?

                NO

          Стереть?

                 YES

   (3)



     Если в запросе указываются несколько полей, то знак "+" или "_" (пробел) служит разделителем между полями.

                                                         ***

     Если автомобиль  проверяется на предмет хищения (угона), то запрос на телефоне вводится в виде выражения (4):

       U D2108320096                   (поиск по №двигателя);

                                       или:

      U KXTA210990V1986853 (поиск по №кузова);                        (4)

                                       или:

      U P156678990                         (поиск по №шасси);

                                             или:

     U D2108320096 KXTA210990V1986853 P156678990 (поиск по

                                                             №№ двигателя, кузова, шасси),





где обозначено:     U - признак проверки на угон;

                                  D - номер двигателя;

                            K - номер кузова;

                            Р - номер шасси.



     В результате обработки запроса на телефон пользователя выда­ются данные, представленные в выражении (5) или (6):



От:   "GSM - модема"

                                ***   U G O N  - U K R A I N ***



         М= ВАЗ21099   /УГОН/

          С= 4ЕРВОHUJ

          D=2108320096

          K=XTA210990V1

                   986853

           P=156678990

        D/3=13.06.00                    (дата заявл.  об угоне)



          Ответить?

                NO

          Стереть?

                 YES

   (5)



От:   "GSM - модема"

          В       *** U G O N  - U K R A I N ***

          D=2108320096

                     н е    з н а ч и т с я



          Ответить?

                NO

          Стереть?

                 YES

   (6)



Если длина ответа системы превосходит 160 символов, то данный ответ разделяется на 2 и более коротких сообщения длиной до 160 симво­лов, приходящих один за другим. Перед посылкой следующего со­общения делается пауза длительностью около          5-7 сек. для того, чтобы иметь возможность прочитать предыдущее сообщение.

В связи с тем, что некоторые  мобильные телефоны не поддер­живают  кириллицу, со­общения украинским и русским языком лучше транслитерировать по  правилам, приведенным в табл. 5:



Таблица 5
                              Правила  транслитерации для АИС "Передвижной объект-2"

Буква

Транслитерация


Буква

Транслитерация

А

A

Б

b

В

B

Г

G

Д

D

Е

E

Ё

E

Ж

Zh

З

3

И

U

Й

J

К

K

Л

L

М

M

Н

H

О

O

П

n

Р

P

С

C

Т

T

У

Y

Ф

F

Х

Х

Ц

Ts

Ч

4

Ш

W

Щ

W

Ъ

'

Ы

U

Ь

'

Э

E

Ю

Ju

Я

Ja































      Рис. 1.  Мобильный телефон (1) с клавиатурой (2) для связи с центральным сервером баз данных АИС “Интегрованный  нацио­нальный банк данных о транспортных средствах” на всей терри­тории Украины  и получения данных о транспортных средствах





      Рис. 2.  "GSM - модем" типа Falcom A2D двухдиапазон­ный 900/1800 МГц для осуществления мобильной связи АИС "Передвижной  объект-2" с центральным сервером баз дан­ных АИС “Интегрированный  национальный банк данных о транс­портных средствах”









Рис. 3. Прием (передача) информации с использованием перенос­ного компьютера, установленного в патрульном автомобиле ГАИ,  с помощью "GSM - модема" в системе АИС "Передвижной объект-2"

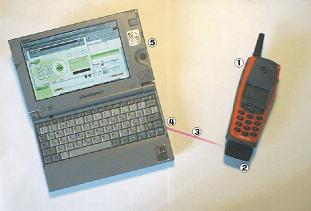

          Рис. 4. Передача информации с мобильного телефона (1) через инфракрасный модем (2) на экран переносного компьютера (5) че­рез инфракрасный порт (4)

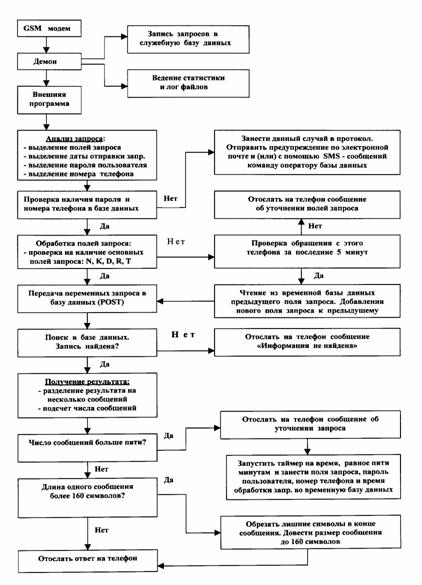

Рис.5.  Схема функционирования серверного ПО

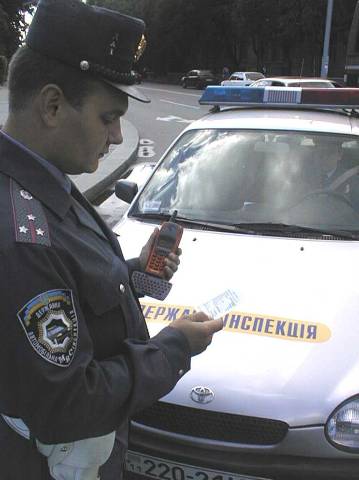

     Рис. 6. Инспектор патруль­ного автомобиля ГАИ, исполь­зующий мобильные средства АИС "Передвижной  объект-2" при проверке автомобиля по свидетельству о регистрации транспортного средства

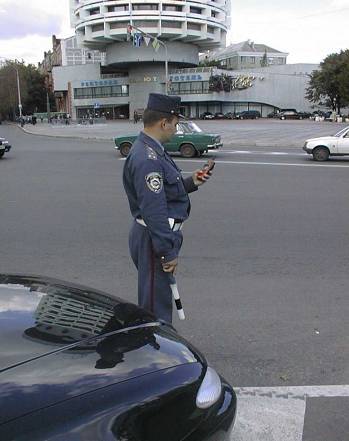

     Рис. 7. Инспектор дорожно-патрульной службы ГАИ, исполь­зующий мобильные средства АИС "Передвижной  объект-2"  для

проверки номерных агрегатов задержанного автомобиля и свиде­тельства о регистрации ТС по центральной базе данных

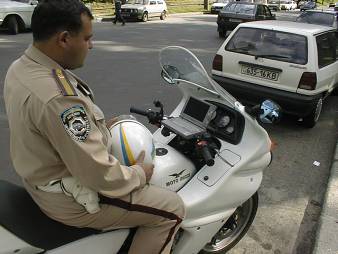

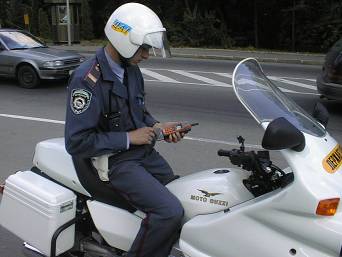

Рис. 8. Мотоциклетный патруль ГАИ,  исполь­зующий мобиль­ные средства АИС "Передвижной  объект-2" для осуществления кон­троля  за транспортными средствами



Таким образом, разработанная подсистема АИС "Передвиж­ной  объект-2"  предоставляет  пользователям  АИС "Интегриро­ванный национальный банк данных о транспортных средствах"  дополнительные широкие возможности по быстрому получению (в течение 30-40 сек. ) из любой точки Украины  интересующей ин­формации на мобильный телефон или переносной компьютер.
